    概述

    江南造船廠是中國規模較大和重要的民用與軍工造船基地。船廠位於上海東北方向的長興島上,地處長江入海口(31.369561°,121.723209°)。江南造船廠在2008年從上海市正式搬遷到中船江南長興造船基地。

    自遷址以來,江南造船廠一直廣泛參與中國船舶工業的各項工作,致力於建設、維修並改造各類民用船隻和海軍艦船。 美國國際戰略研究中心對江南造船廠2011年到2018年的衛星圖像進行的分析, 並展現了造船廠基礎設施在七年間的發展。

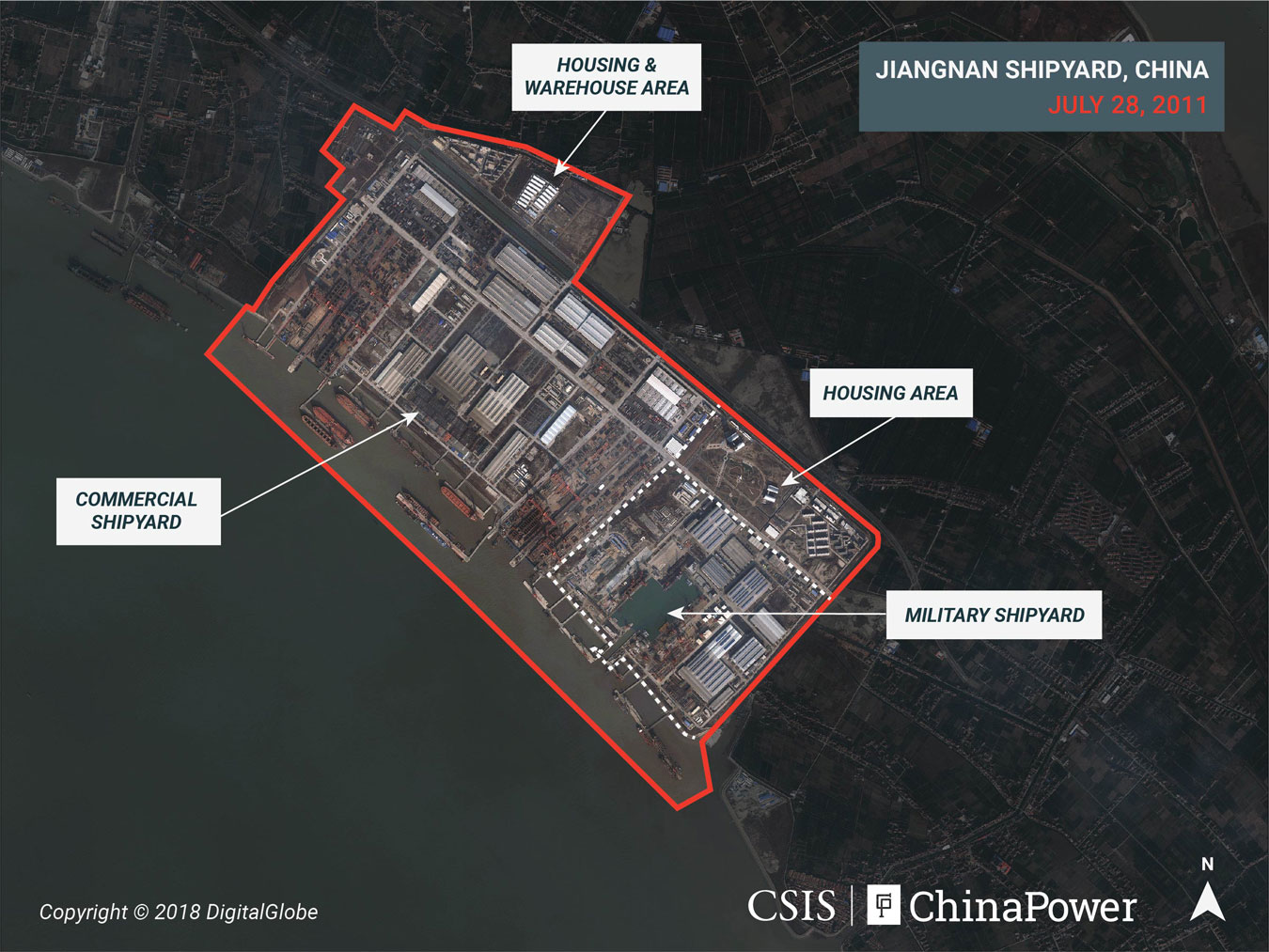

    從2011年到2018年,造船廠內的民用廠區基本保持原狀。雖然有些區域有所變動,但對於江南這種規模和以及類型的活躍船廠來說也屬平常。 軍工廠區內新添了兩大部件生產區,多個船台搭建有可拆式風雨棚,西北角的宿舍區也已完工。

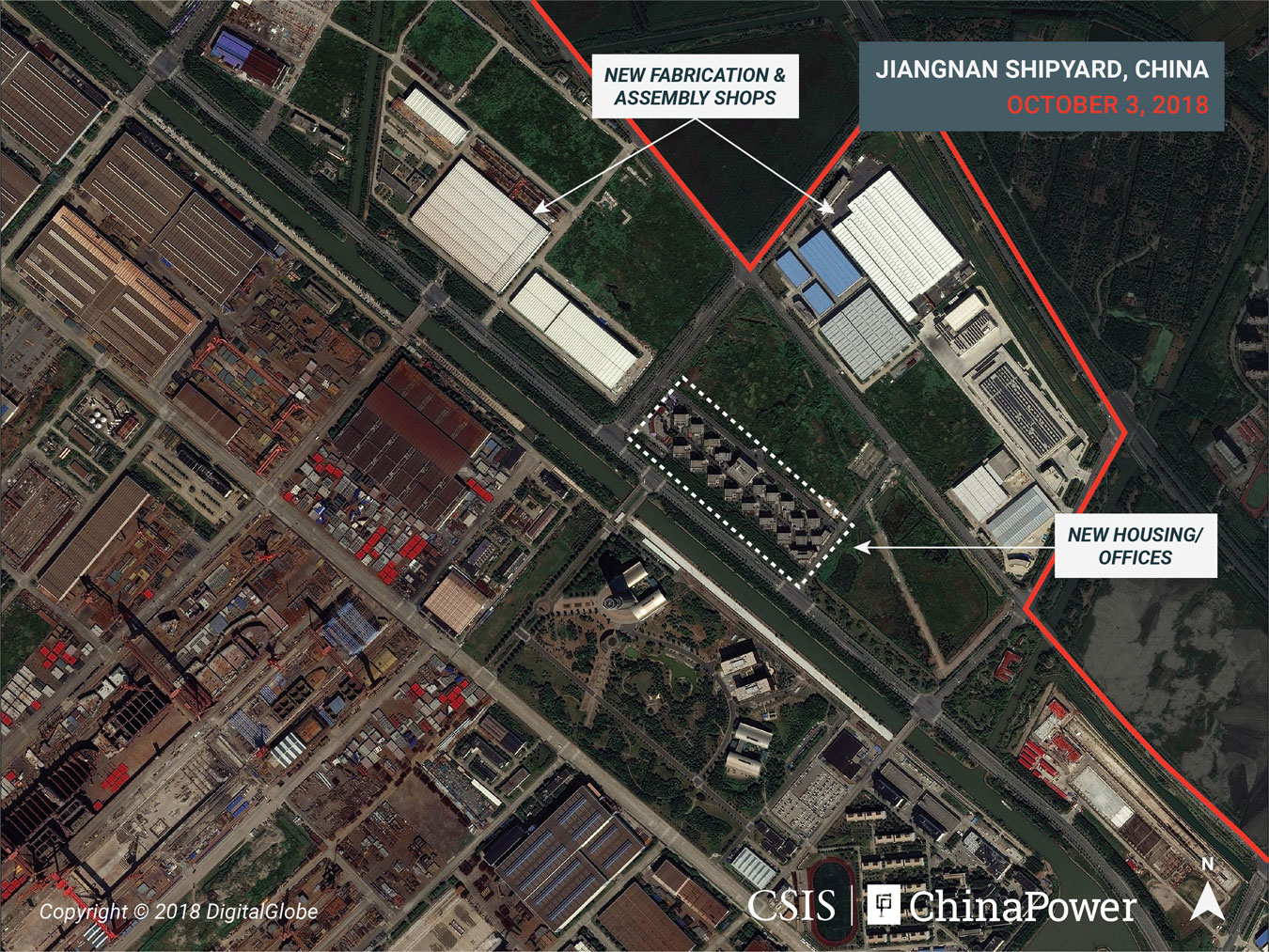

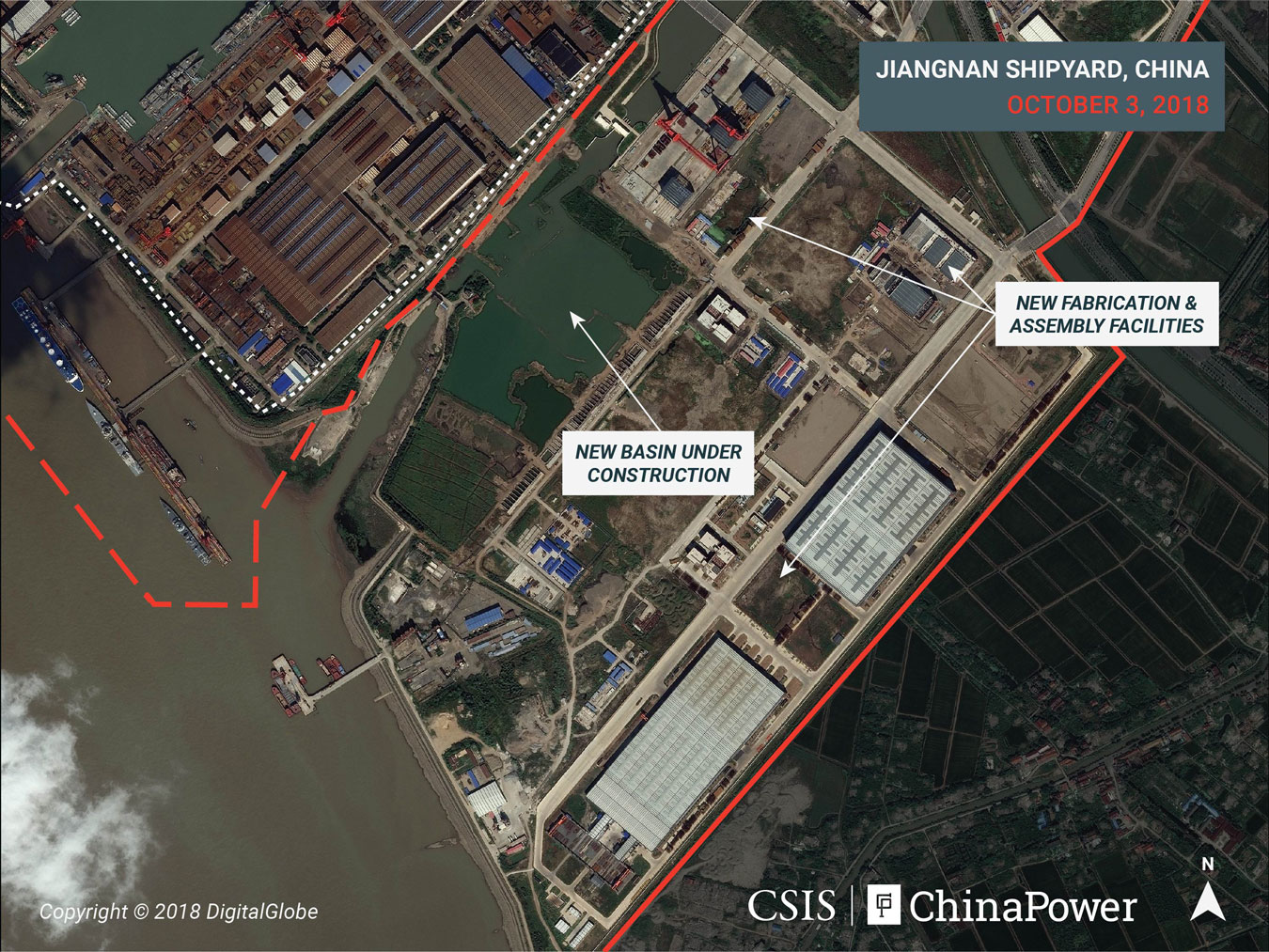

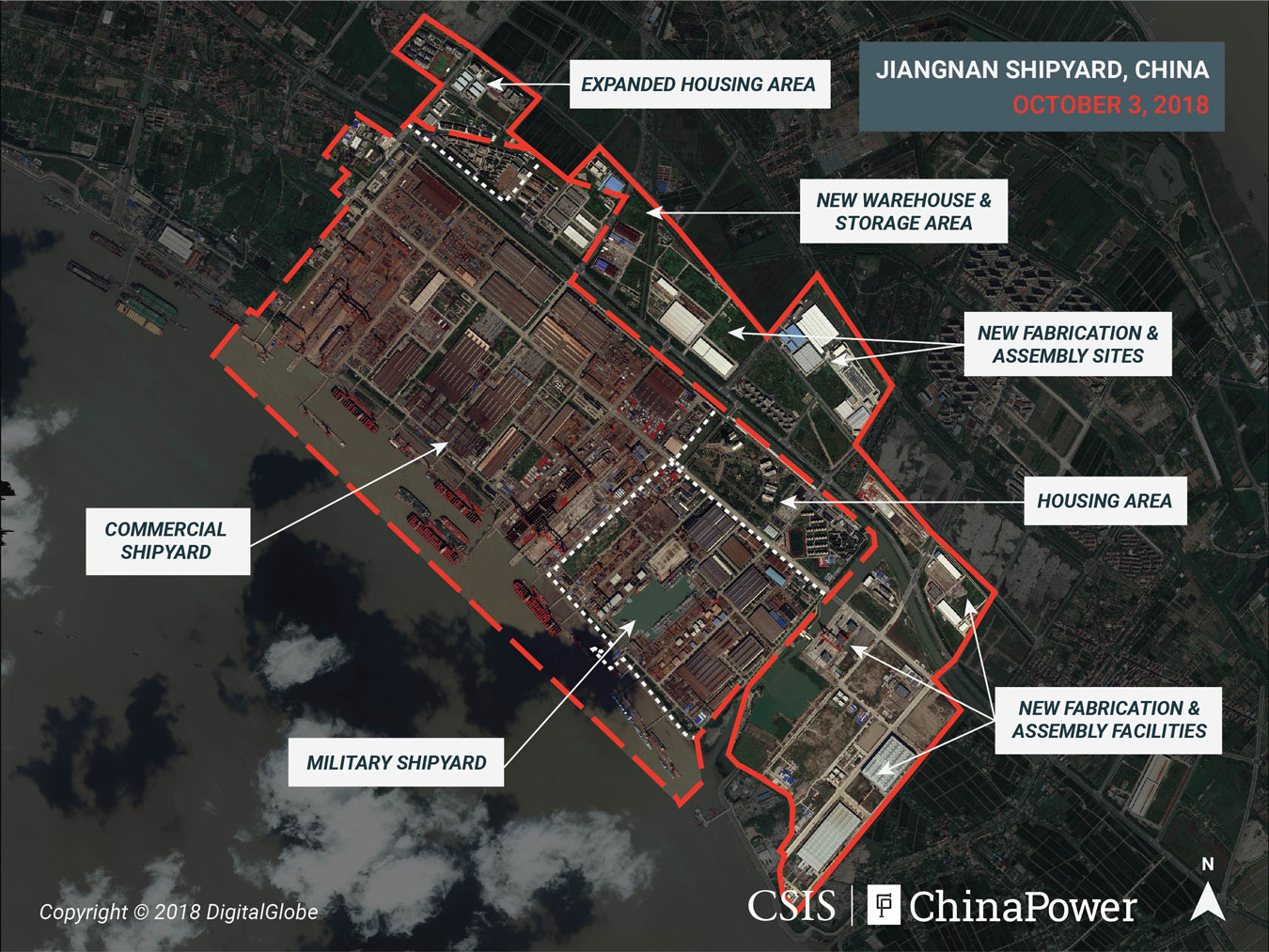

    在原船廠的旁邊, 江南造船廠有最明顯的擴增 ,增設了各類工業和輔助設施。由西北向東南,依次是新庫房、兩個製造/裝配車間、宿舍區和兩個大型製造/裝配廠房。自2017年年中以來,另一個大型製造/裝配設施的建設和相鄰的注水船塢的挖掘工作已經開始。按設施的位置、布局和施工期判斷 很明顯它是造船廠的一部分。包括這些新設施在內,江南造船廠的面積就從2011年的約7平方公里擴大到約11.5平方公里,增幅64%。


    設施介紹

    為進一步評估江南造船廠的重要性,美國國際戰略研究中心分析了2018年4月10日至10月27日期間蒐集的十張衛星圖像。船廠內主要廠區可分為三大部分 1. 民用船隻製造、改造和維修區 2. 軍艦製造、改造和維修區 3. 核心人員宿舍區。

    民用造船區

    民用廠區的設施主要包括11個T形碼頭、4個乾船塢(也用作船台)、諸多部件製造區及製造/裝配車間、庫房、以及行政、工程等人員的辦公樓。2018年,民用廠區製造、改造維修了大量船舶,包括超大型原油運輸船(VLCC)、大型液化天然氣運輸船、超大型礦石運輸船及一系列小型的商船。

    廠區的一些基礎設施(尤其是4號乾船塢)也支持軍艦的建設工作。據觀察,3號乾船塢也曾用於支持海軍軍艦的活動,新入列的軍艦和待改造維修的艦船也會經常使用11號碼頭。


    軍工造船區

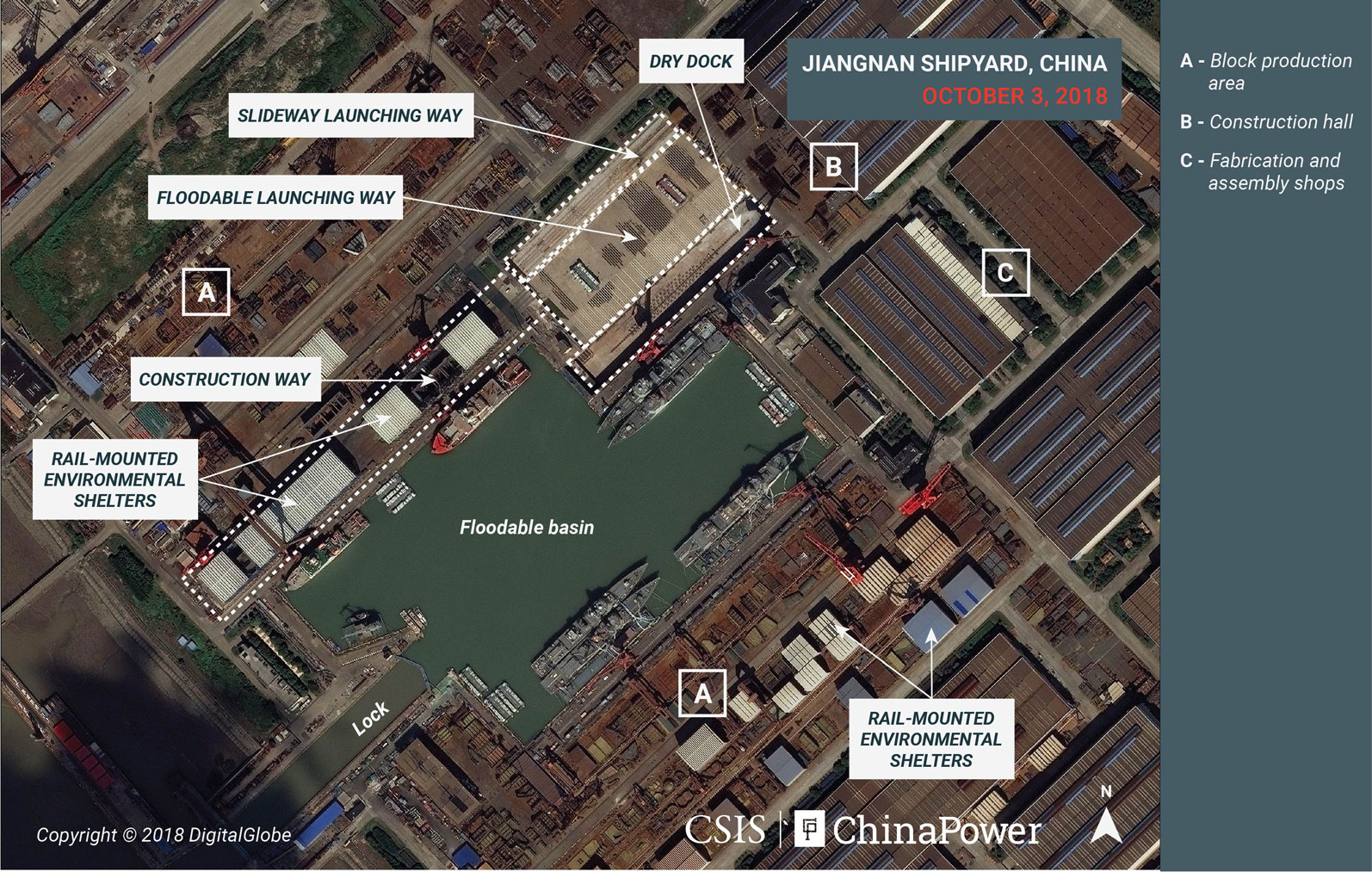

    軍工廠區是民用廠區域中的一部分,佔地約1.4平方公里,廠區內建有大型浮船塢(約11.86萬平方公尺)及船閘、配有部件裝配區及橫移區的船台、橫向滑道(約210 公尺x 28公尺)、浮塢滑道(約220 公尺x 115公尺)和乾船塢 (約25 x 35公尺)。此外,還有專用的製造廠房、部件製造區、製造/裝配車間、倉庫、以及行政、工程等支持人員的辦公樓。

    民用廠區在建造主要船舶部件時會露天作業,而在軍工廠區內,大型組件主要在廠房內製造。這些組件隨後會通過軌道送至橫向滑道或運往部件製造區,在風雨棚內組裝到大型船體中。氣墊登陸艇這類小型船體則可在製造廠房內完成建造,然後再移到橫向滑道進行舾裝和下水


    2018年船廠內的軍艦活動

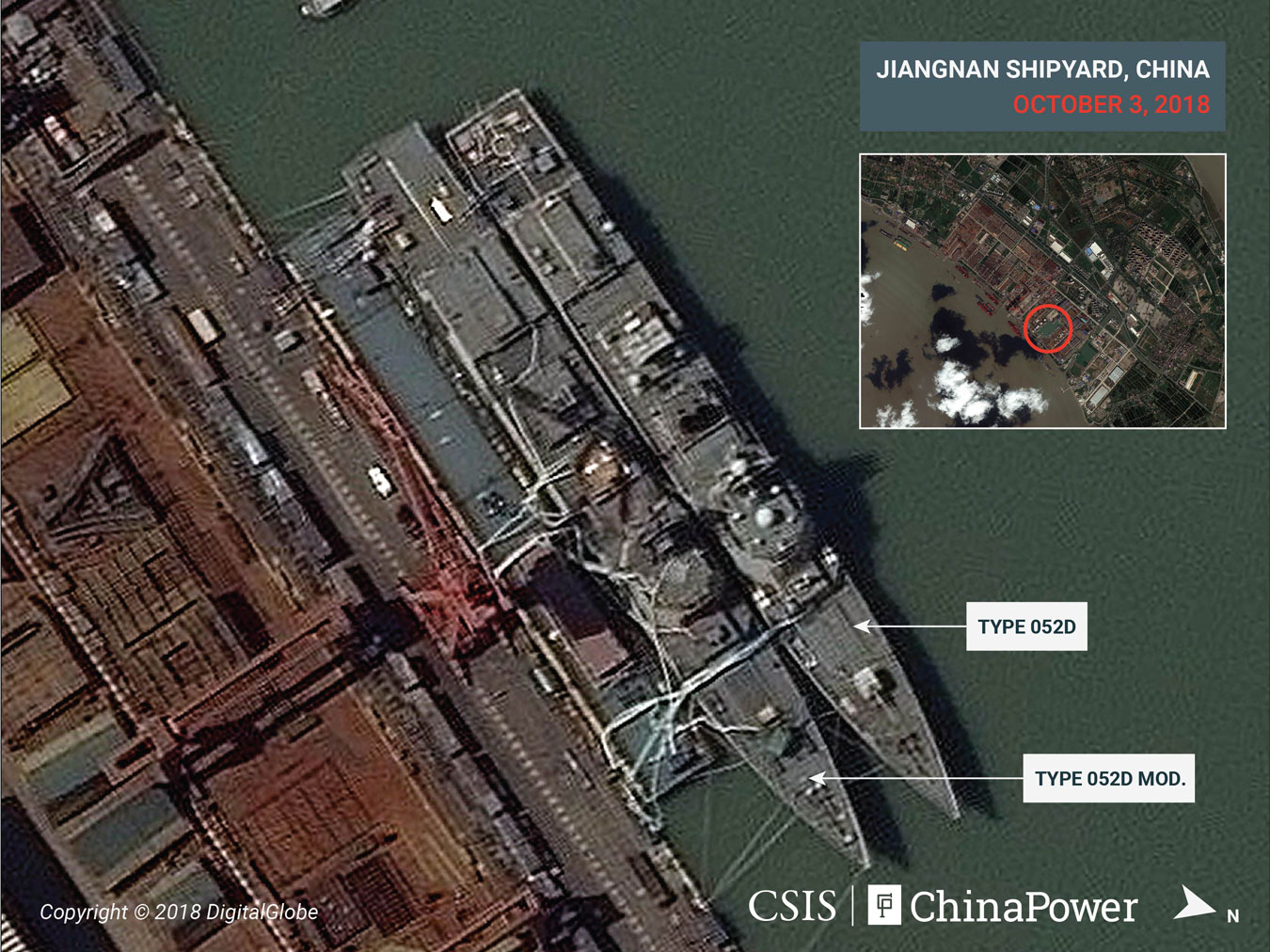

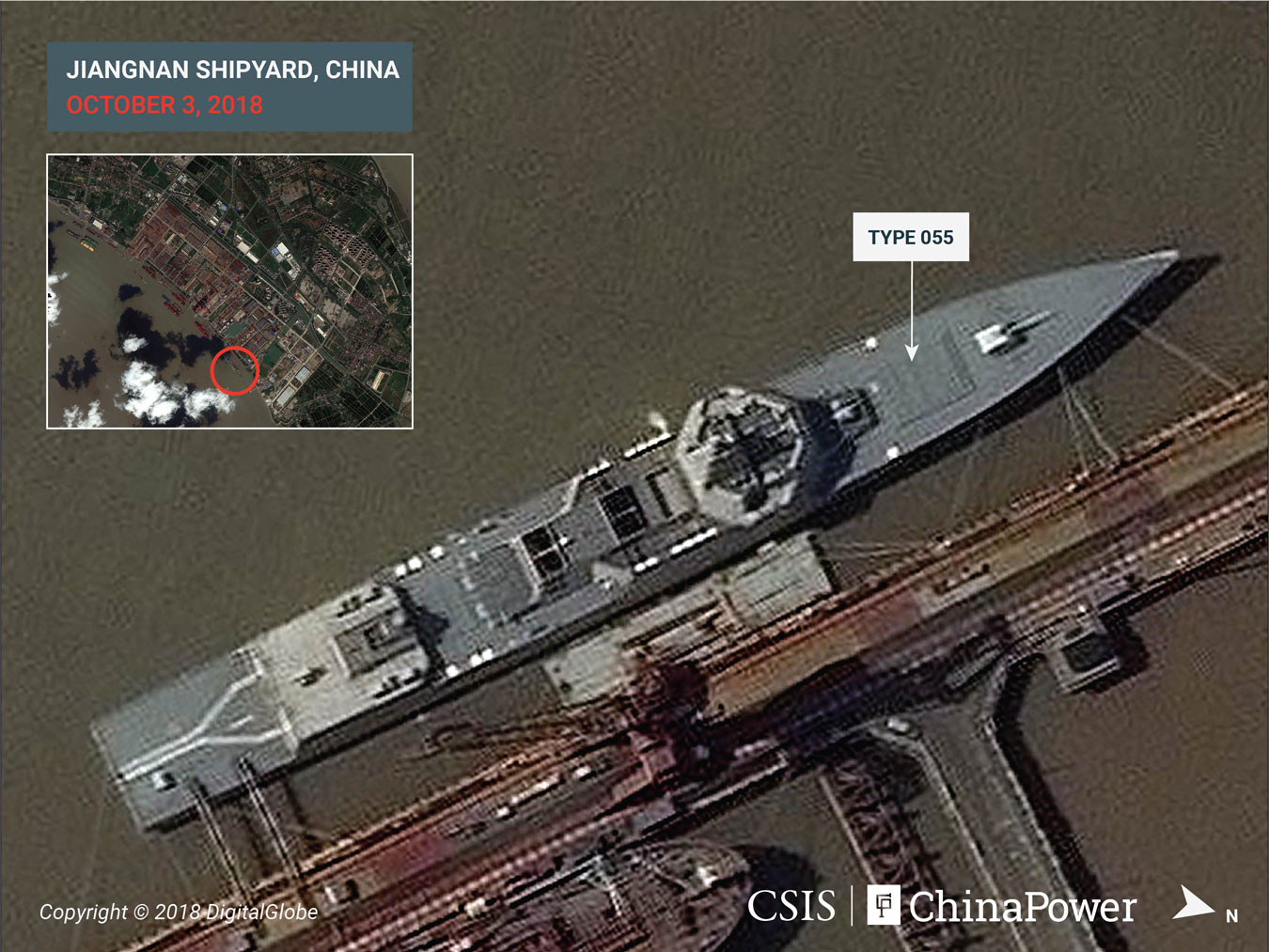

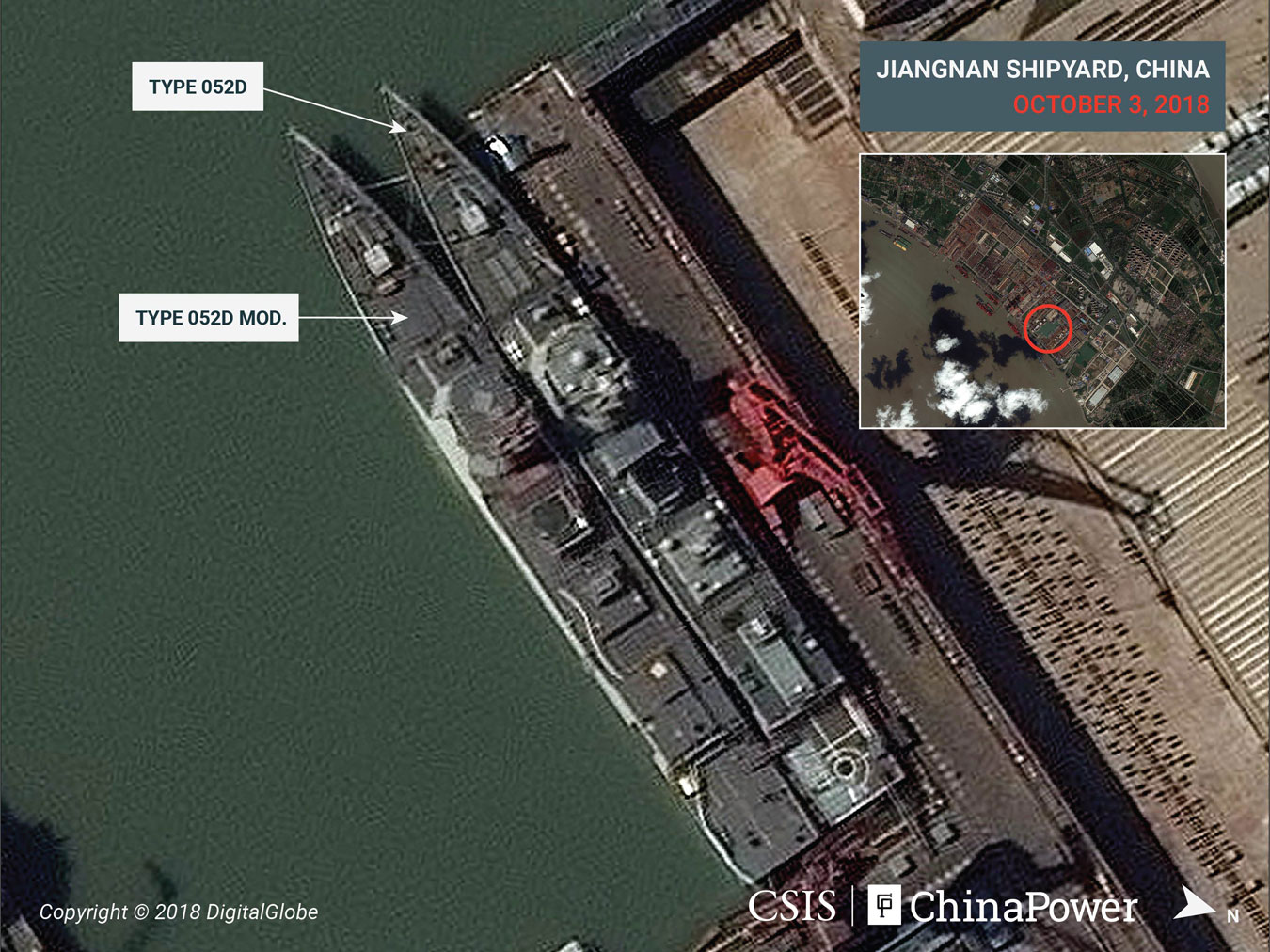

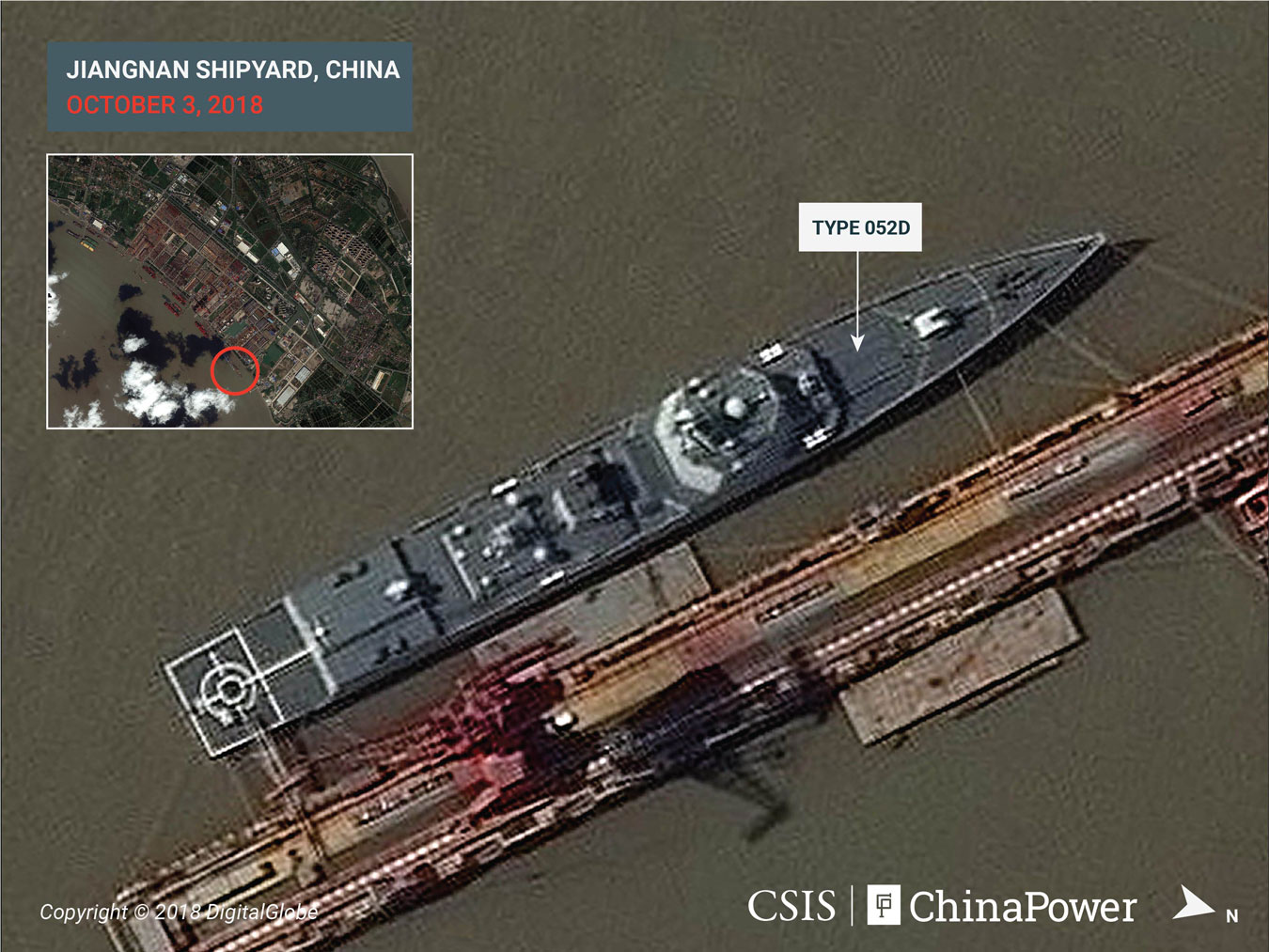

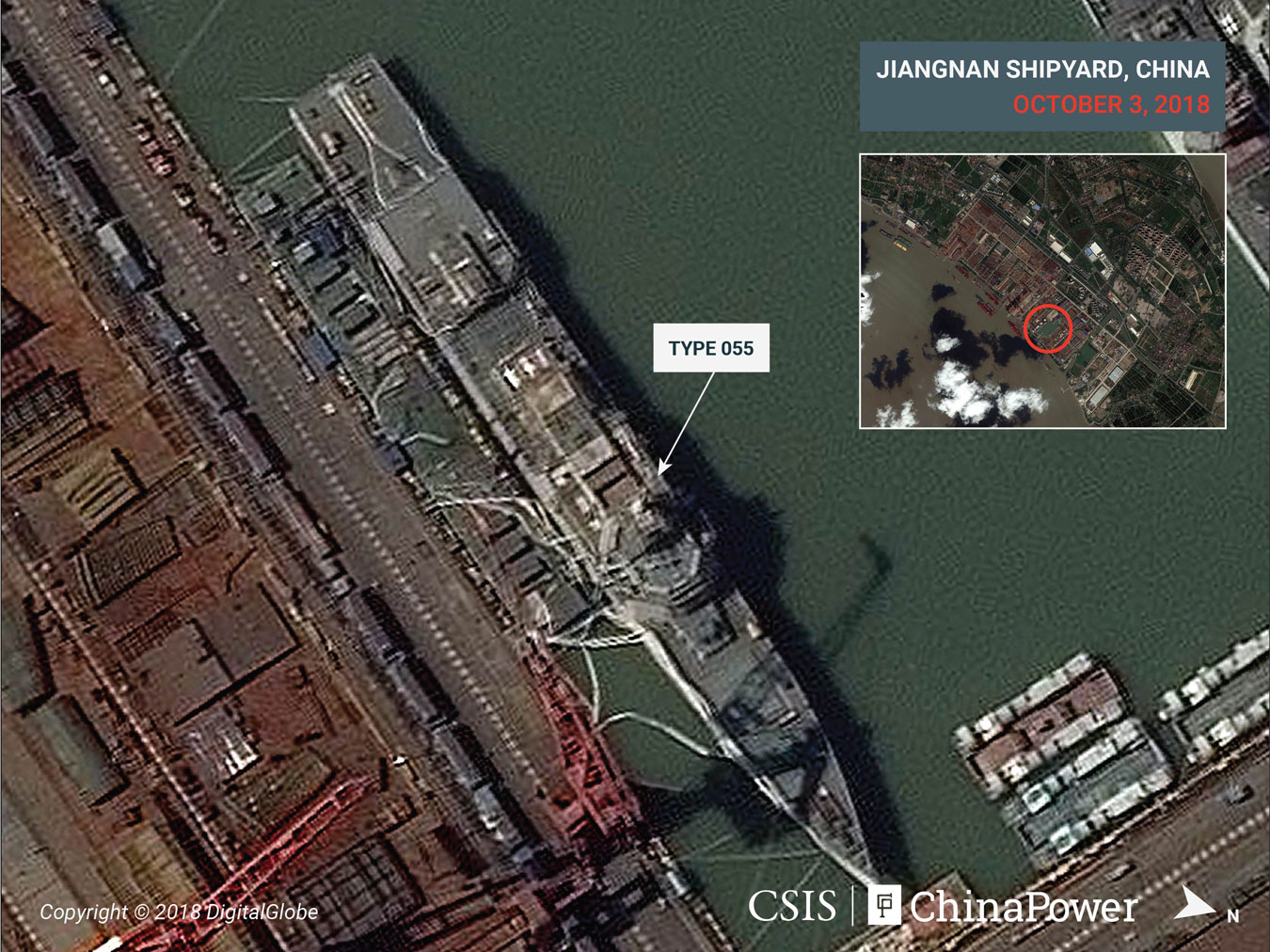

    整個2018年,江南造船廠進行了大量的建設,改造和維修活動,大多圍繞著052D型、052D加強型和055型驅逐艦的建造和舾裝。14月,美國國際戰略研究中心觀察到船廠內有兩艘052D型驅逐艦,到10月後增加到5艘。其中兩艘還加長了艦尾的飛行甲板。雖然4月份時觀察到了3艘055型巡洋艦,但在4-10月蒐集的大多數圖像中,只出現了兩艘艦船的身影。第一艘055型巡洋艦於2017年6月下水,另有三艘於2018年下水。這些巡洋艦均由江南和大連造船廠建造。

    以下是2018年在軍工廠內觀察到的其他幾艘艦船:

    • 4月至10月初,觀察到一艘遠望級遠洋測量船。衛星圖像分析表明,該測量船當時正在進行雷達系統的檢修或更換。遠望級遠洋測量船用於衛星和洲際彈道導彈的追蹤與回收。
    • 雪龍號破冰船的特點是船尾上部裝有特殊的大型雷達天線罩,6月中旬,該船曾進駐船廠乾船塢,而後駛離,10月下旬,它又再次出現在4號乾船塢。兩次出現於乾船塢,說明雪龍號的船體或動力裝置仍在改進當中。
    • 另一艘破冰船雪龍2號從2018年年初起就一直在4號乾船塢中建造,9月被移至浮船塢準備下水。截至10月,該船一直停靠在浮船塢中進行舾裝。
    • 2018年4月,在軍工廠區的浮船塢中首次觀察到一艘或為272型破冰船的艦船。6月,該船停靠11號碼頭,次月出現在4號乾船塢,直到10月下旬,才再次移至浮船塢。雖然無法得出確切結論,但這一過程表明該艦船的建造和舾裝或已完成。
    • 全年共觀察到7-10艘726A型氣墊登陸艇,根據配置和塗裝方案判斷,這些在建的登陸艇正在此進行交付前的最終舾裝。另外,兩艘約30米x7米、型號不明的小型船(疑似為巡邏艇)曾在8-9月出現。
    • 有少量駁船、拖船和各類小型船隻全年出現於衛星圖像上。

    中國第三艘航母的相關傳聞

    據傳,中國的第三艘航母——002型正在江南造船廠進行建造。之前,相關002型的詳細資訊鮮有曝光,直到2018年11月27日,新華社才正式確認了002型的存在。根據各界非官方傳聞推測, 002型航母不是在現有的民用廠區內建造,就是在軍用廠區東南方向在建的新裝配車間里建造。

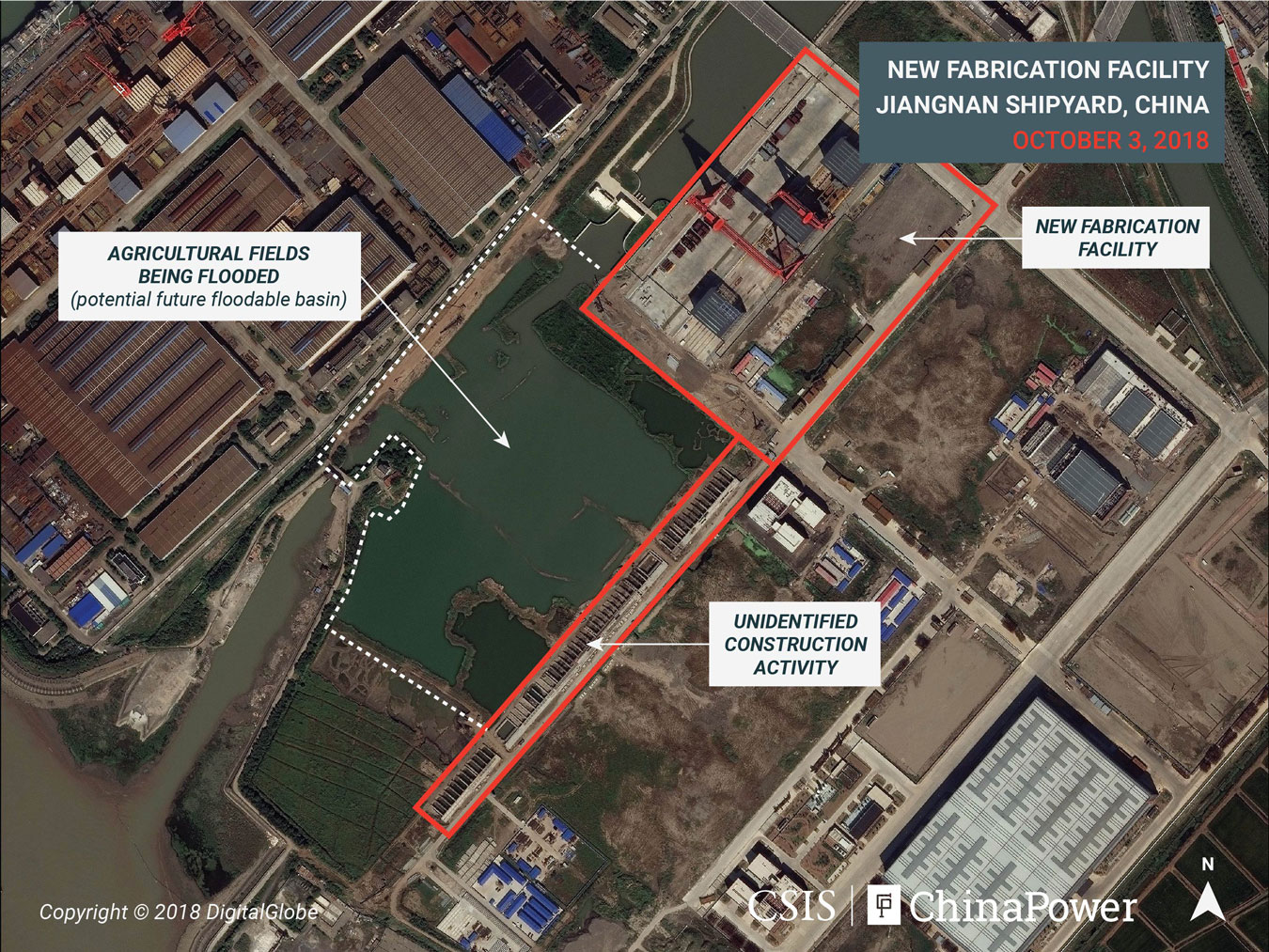

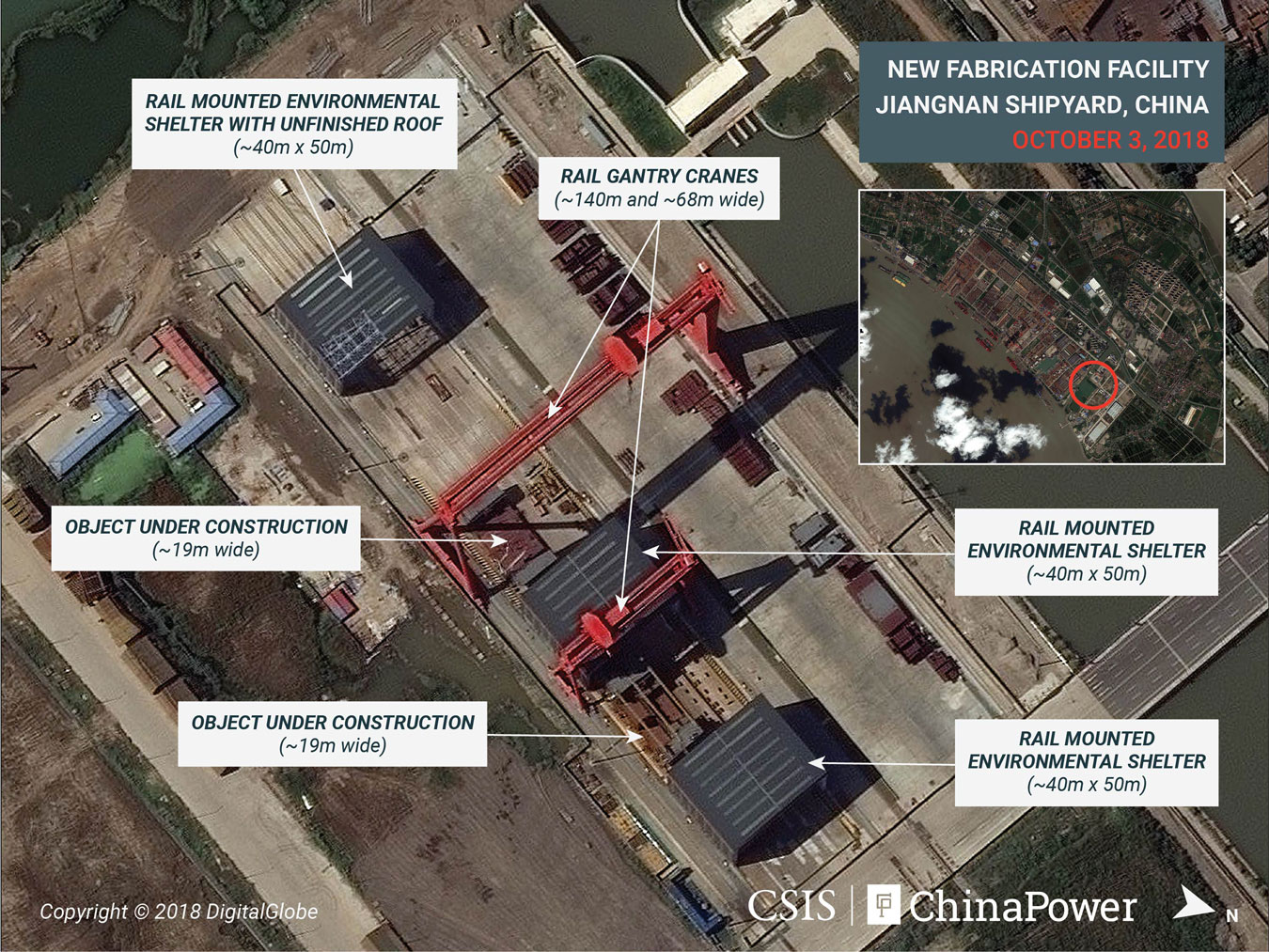

    根據截至2018年10月蒐集的衛星圖像,這些傳聞的真實性還無從判斷。現有圖像表明, 新的製造/裝配車間仍在建設當中,而相鄰在建的注水船塢由於尚未疏浚引入江水,現階段也還無法送船下水。該船塢的南側,有一些不明建築。

    本文由國際戰略研究中心中國實力項目發表,如有轉載,請標明出處。ChinaPower
