    概述

    江南造船厂是中国规模较大和重要的民用与军工造船基地。船厂位于上海东北方向的长兴岛上,地处长江入海口(31.369561°,121.723209°)。江南造船厂在2008年从上海正式搬迁到中船江南长兴造船基地

    自迁址以来,江南造船厂一直广泛参与中国船舶工业的各项工作,致力于建设、维修并改造各类民用船只和海军舰船。 美国国际战略研究中心对江南造船厂2011年到2018年的卫星图像进行的分析, 并展现了造船厂基础设施在七年间的发展。

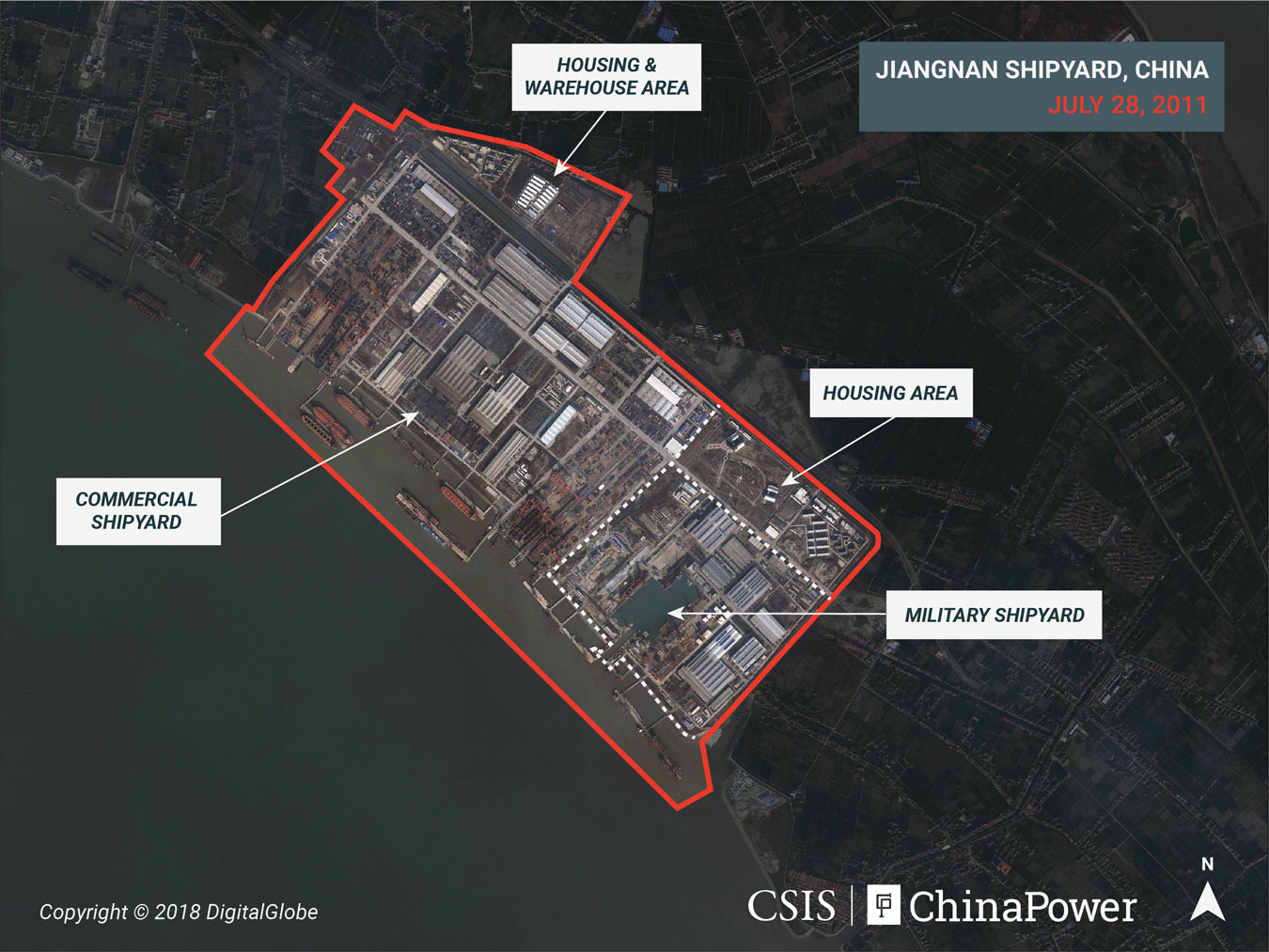

    从2011年到2018年,造船内的民用厂区基本保持原状。虽然有些区域有所变动,但对于江南这种规模和以及类型的活跃船厂来说也属平常。 军工厂区内新添了两大部件生产区,多个船台搭建有可拆式风雨棚,西北角的宿舍区也已完工。

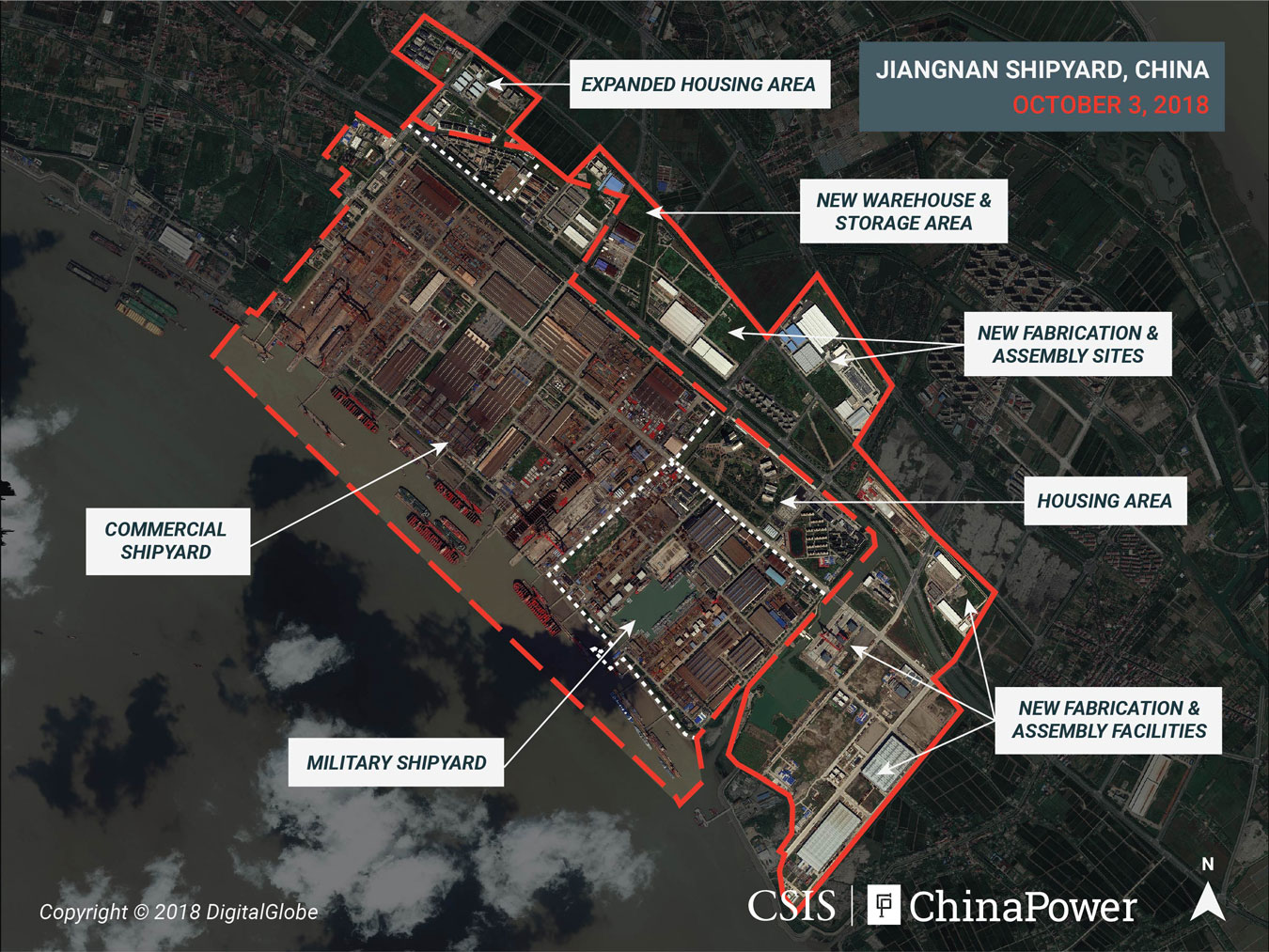

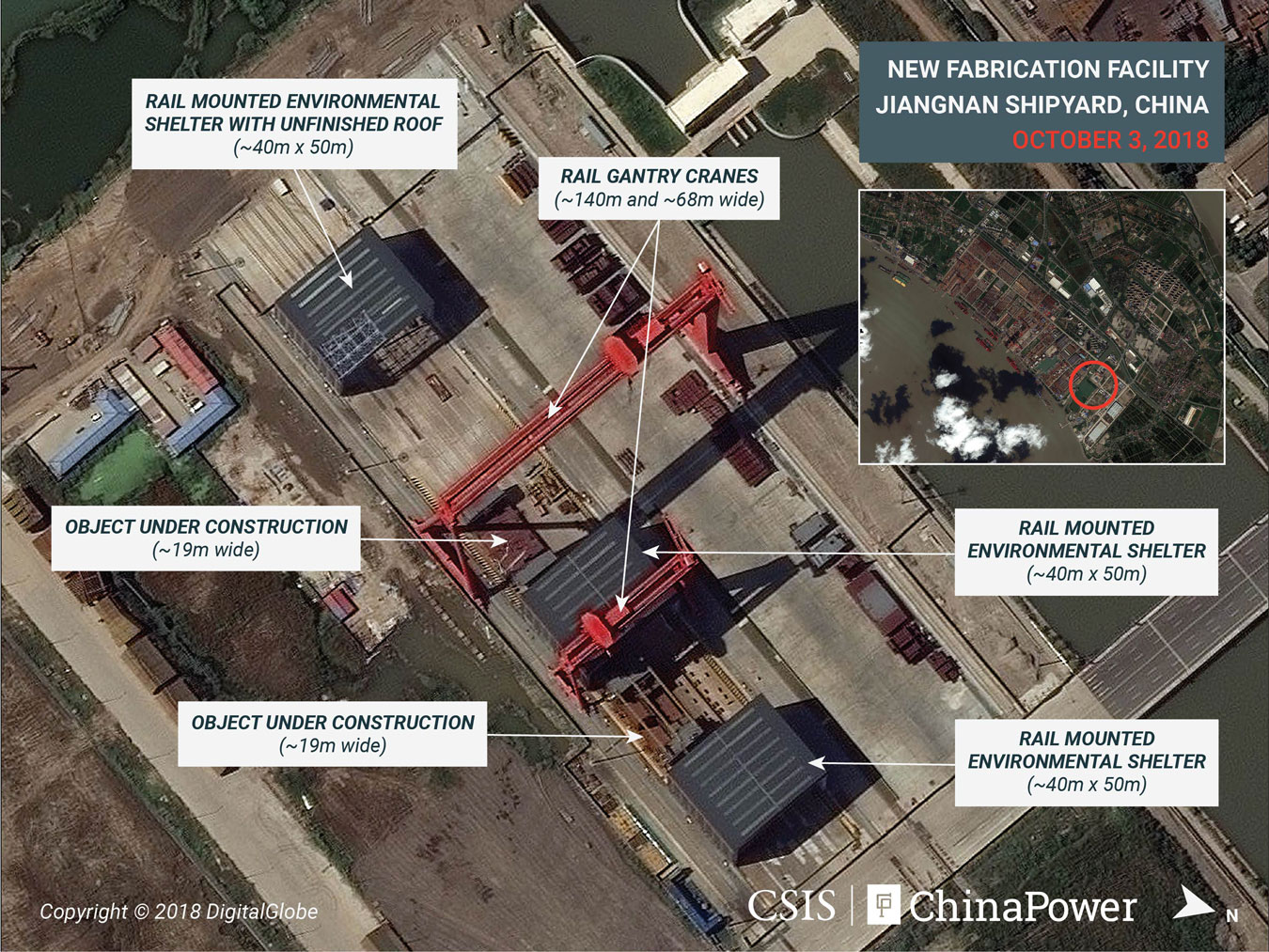

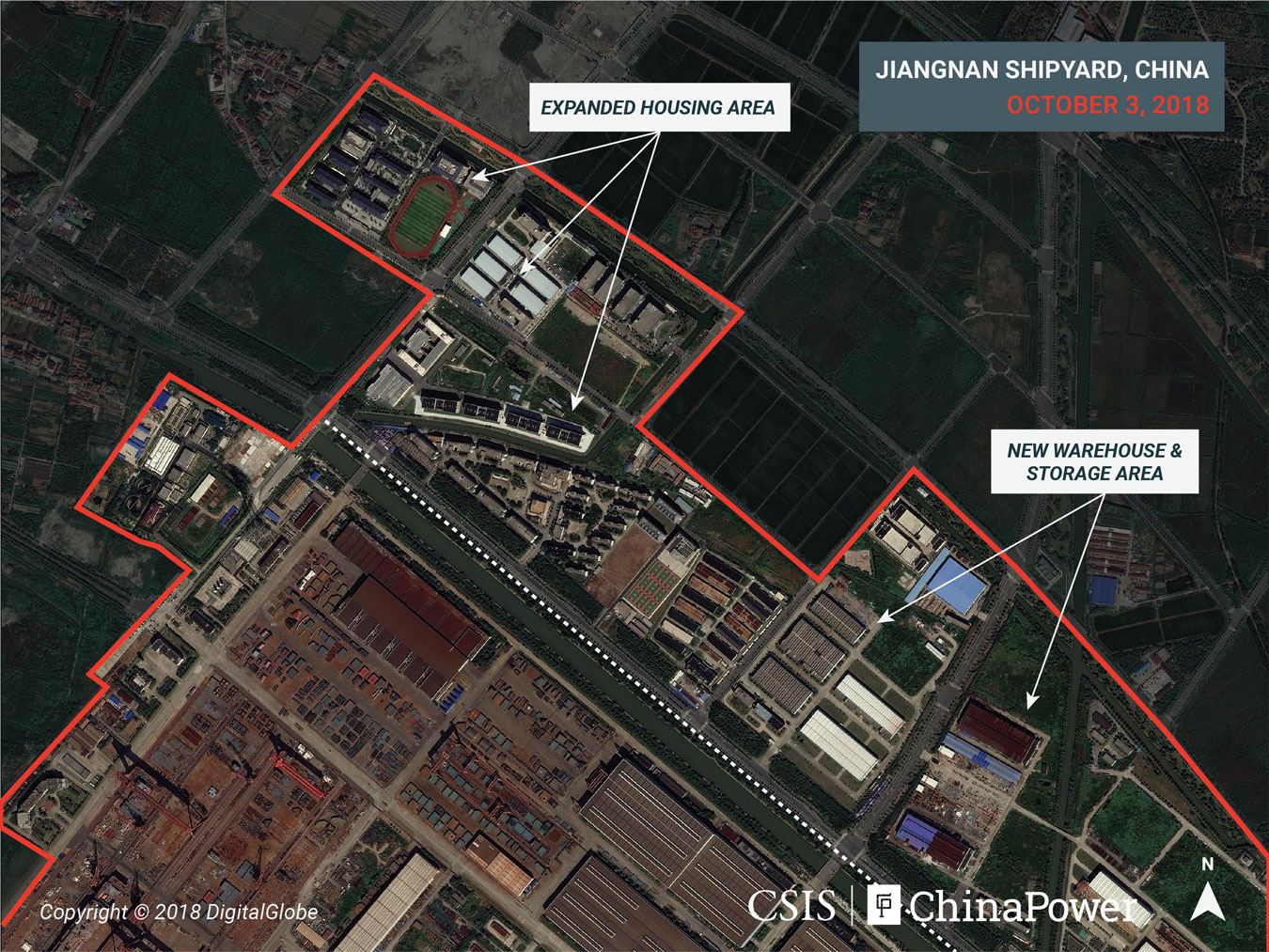

    在原船厂的旁边, 江南造船厂有最明显的扩增 ,增设了各类工业和辅助设施。由西北向东南,依次是新库房、两个制造/装配车间、宿舍区和两个大型制造/装配厂房。自2017年年中以来,另一个大型制造/装配设施的建设和相邻的注水船坞的挖掘工作已经开始按设施的位置、布局和施工期判断 很明显它是造船厂的一部分。包括这些新设施在内,江南造船厂的面积就从2011年的约7平方公里扩大到约11.5平方公里,增幅64%。


    设施介绍

    为进一步评估江南造船厂的重要性,美国国际战略研究中心分析了2018年4月10日至10月27日期间采集的十张卫星图像。船厂内主要厂区可分为三大部分 1. 民用船只制造、改造和维修区 2. 军舰制造、改造和维修区 3. 核心人员宿舍区

    民用造船区

    民用厂区的设施主要包括11个T形码头、4个干船坞(也用作船台)、诸多部件制造区及制造/装配车间、库房、以及行政、工程等人员的办公楼。2018年,民用厂区制造、改造维修了大量船舶,包括超大型原油运输船(VLCC)、大型液化天然气运输船、超大型矿石运输船及一系列小型的商船。

    厂区的一些基础设施(尤其是4号干船坞)也支持军舰的建设工作。据观察,3号干船坞也曾用于支持海军军舰的活动,新入列的军舰和待改造维修的舰船也会经常使用11号码头


    军工造船

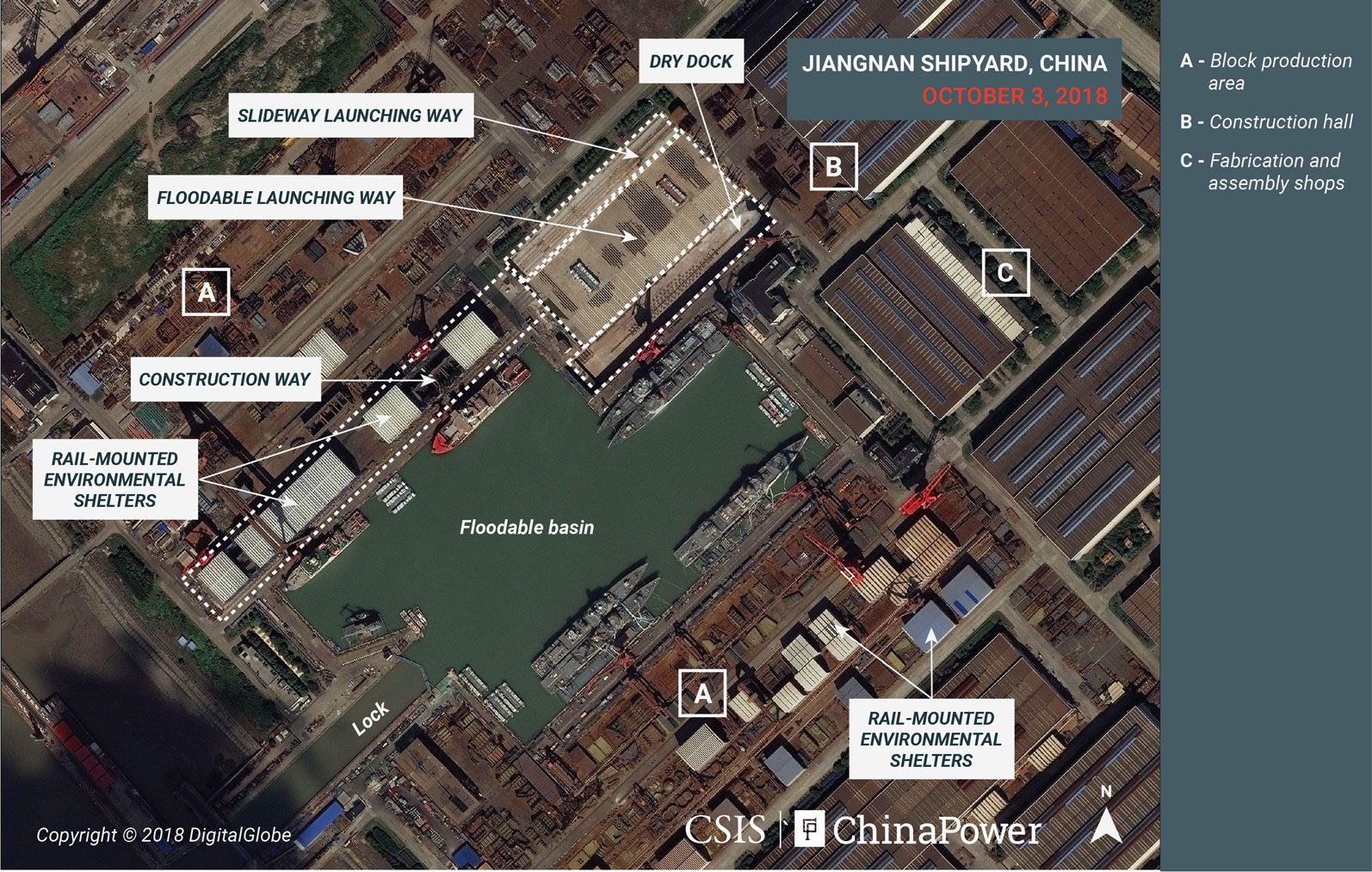

    军工厂区是民用厂区域中的一部分,占地约1.4平方公里,厂区内建有大型浮船坞(约11.86万平方米)及船闸、配有部件装配区及横移区的船台、横向滑道(约210米 x 28米)、浮坞滑道(约220米 x 115米)和干船坞 (约25 x 35米)。此外,还有专用的制造厂房、部件制造区、制造/装配车间、仓库、以及行政、工程等支持人员的办公楼。

    民用厂区在建造主要船舶部件时会露天作业,而在军工厂区内,大型组件主要在厂房内制造。这些组件随后会通过轨道送至横向滑道或运往部件制造区,在风雨棚内组装到大型船体中。气垫登陆艇这类小型船体则可在制造厂房内完成建造,然后再移到横向滑道进行舾装和下水。


    2018年船厂内的军舰活动

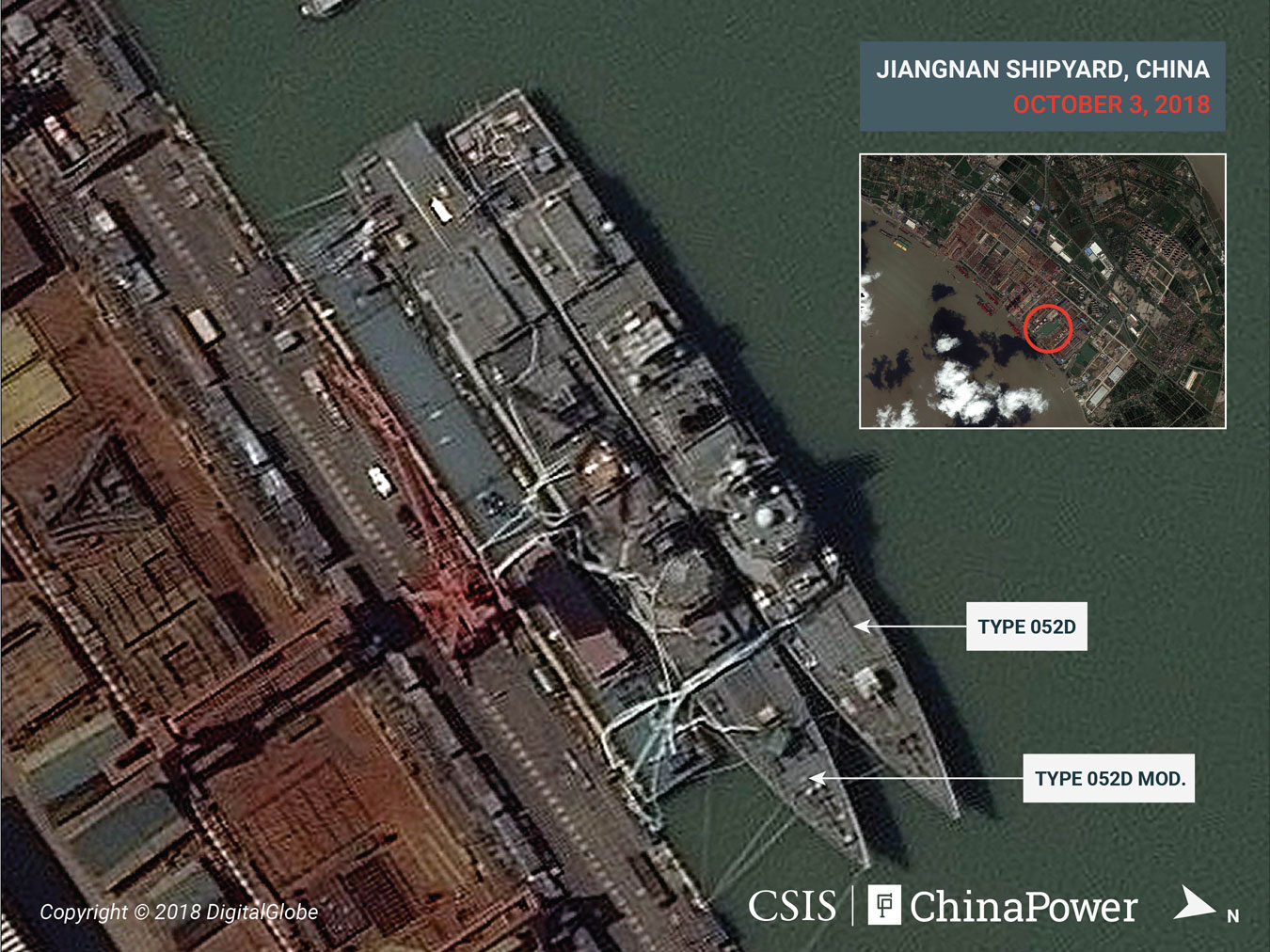

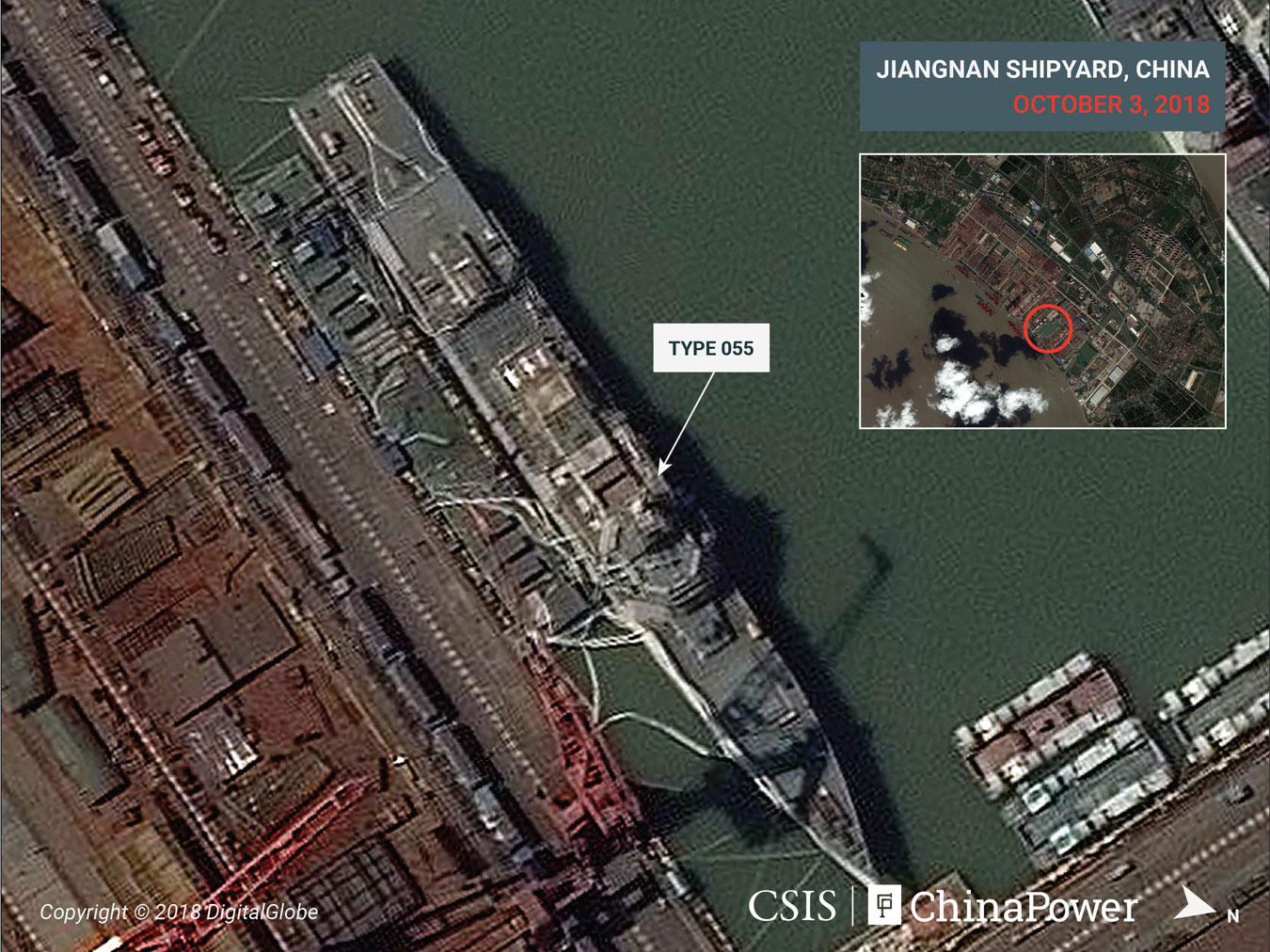

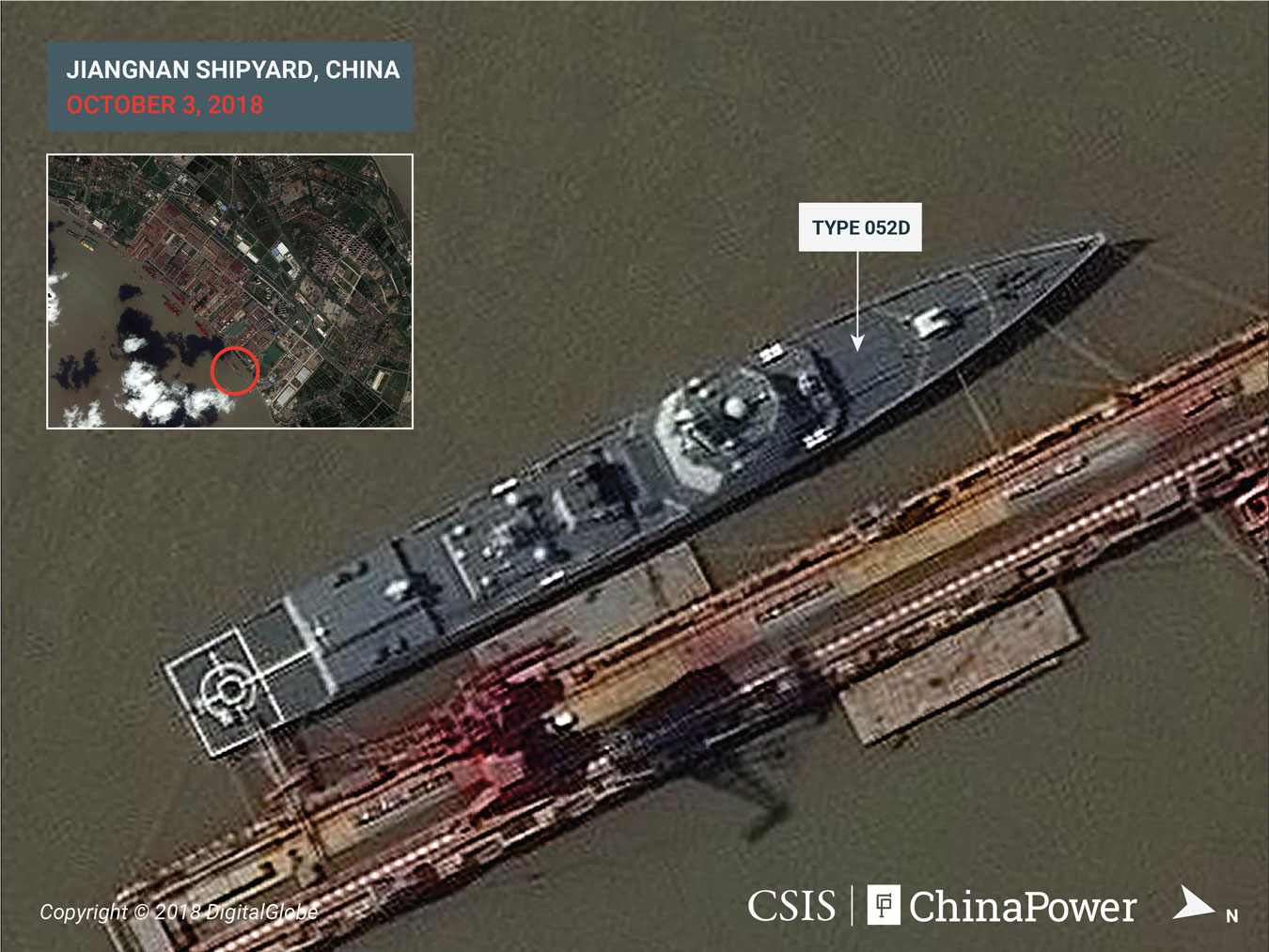

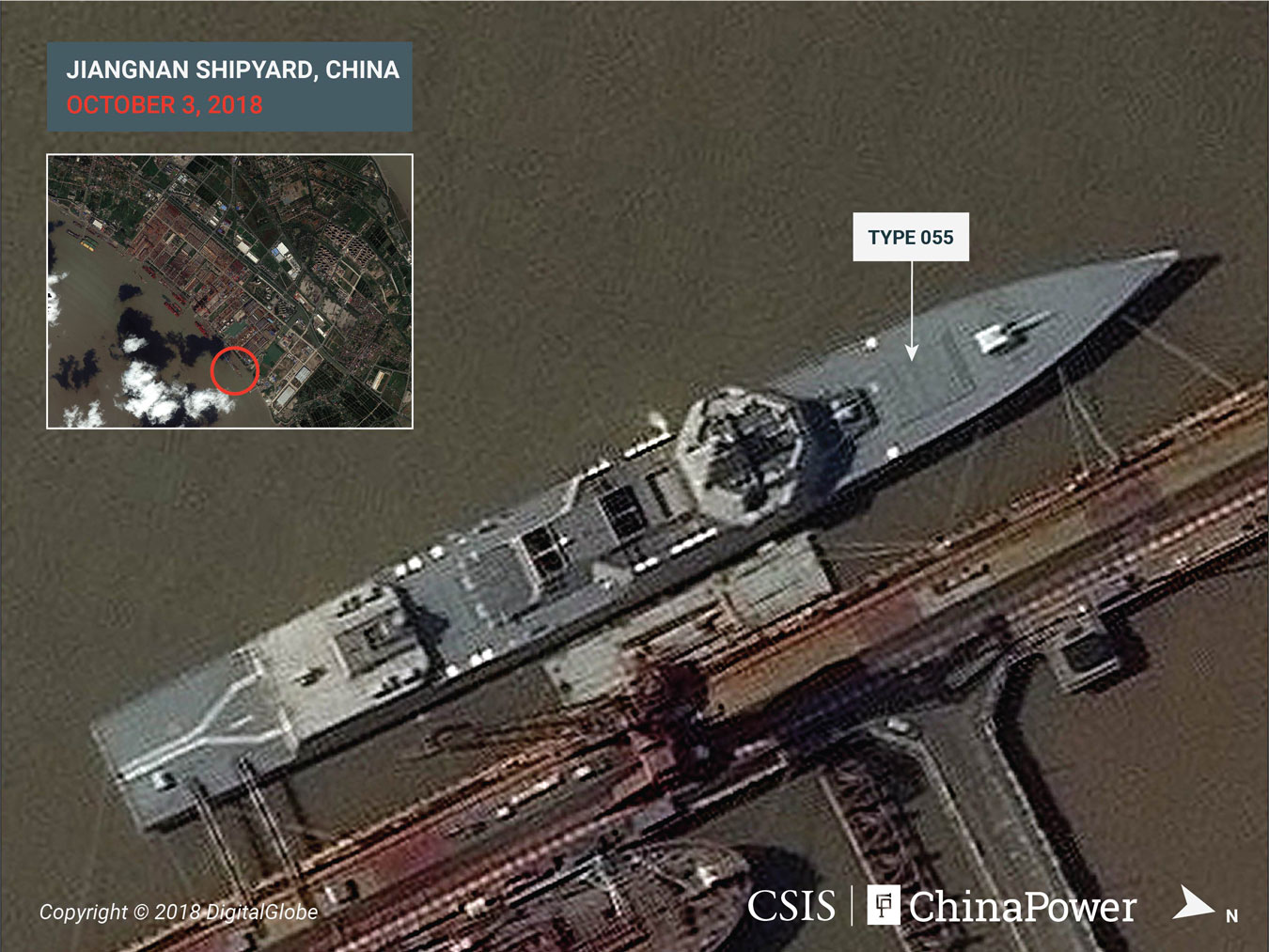

    整个2018年,江南造船厂进行了大量的建设,改造和维修活动,大多围绕着052D型、052D加强型和055型驱逐舰的建造和舾装。4月,美国国际战略研究中心观察到船厂内有两艘052D型驱逐舰,到10月后增加到5艘。其中两艘还加长了舰尾的飞行甲板。虽然4月份时观察到了3艘055型巡洋舰,但在4-10月采集的大多数图像中,只出现了两艘舰船的身影。第一艘055型巡洋舰于2017年6月下水,另有三艘于2018年下水。这些巡洋舰均由江南和大连造船厂建造。

    以下是2018年在军工厂内观察到的其他几艘舰船:

    •  4月至10月初,观察到一艘远望级远洋测量船。卫星图像分析表明,该测量船当时正在进行雷达系统的检修或更换。远望级远洋测量船用于卫星和洲际弹道导弹的跟踪与回收。
    • 雪龙号破冰船的特点是船尾上部装有特殊的大型雷达天线罩,6月中旬,该船曾进驻船厂干船坞,而后驶离,10月下旬,它又再次出现在4号干船坞。两次出现于干船坞,说明雪龙号的船体或动力装置仍在完善当中。
    • 另一艘破冰船雪龙2号从2018年年初起就一直在4号干船坞中建造,9月被移至浮船坞准备下水。截至10月,该船一直停靠在浮船坞中进行舾装。
    • 2018年4月,在军工厂区的浮船坞中首次观察到一艘或为272型破冰船的舰船。6月,该船停靠11号码头,次月出现在4号干船坞,直到10月下旬,才再次移至浮船坞。虽然无法做出得出确切结论,但这一过程表明该舰船的建造和舾装或已完成。
    • 全年共观察到7-10艘726A型气垫登陆艇,根据配置和涂装方案判断,这些在建的登陆艇正在此进行交付前的最终舾装。另外,两艘约30米x7米、型号不明的小型船(疑似为巡逻艇)曾在8-9月出现。
    • 有少量驳船、拖船和各类小型船只全年出现于卫星图像上。

    中国第三艘航母相关传闻

    据传,中国的第三艘航母——002型正在江南造船厂进行建造。之前,相关002型的详细信息鲜有曝光,直到2018年11月27日,新华社才正式确认了002型的存在。根据各界非官方传闻推测, 002型航母不是在现有的民用厂区内建造,就是在军用厂区东南方向在建的新装配车间里建造。

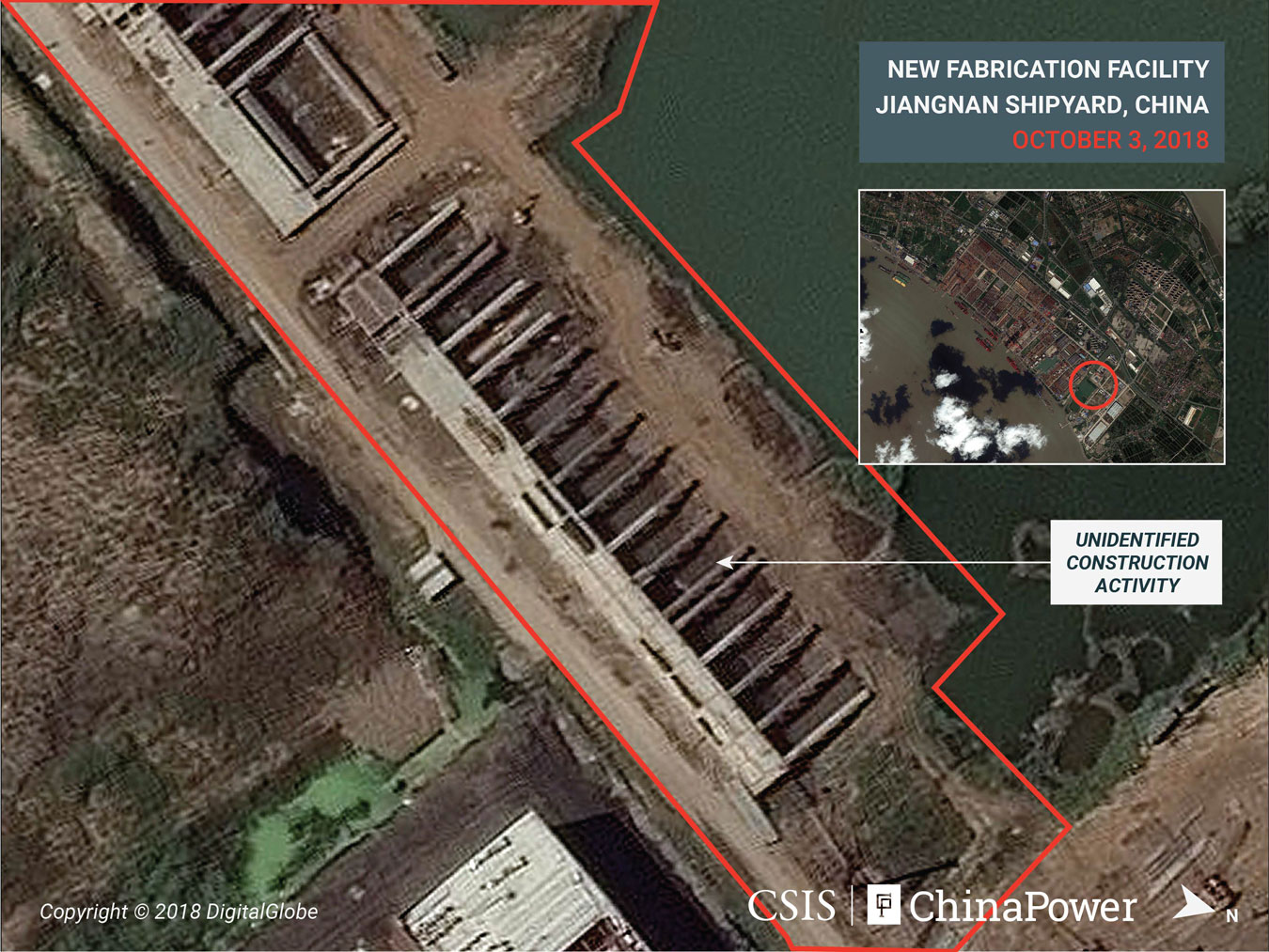

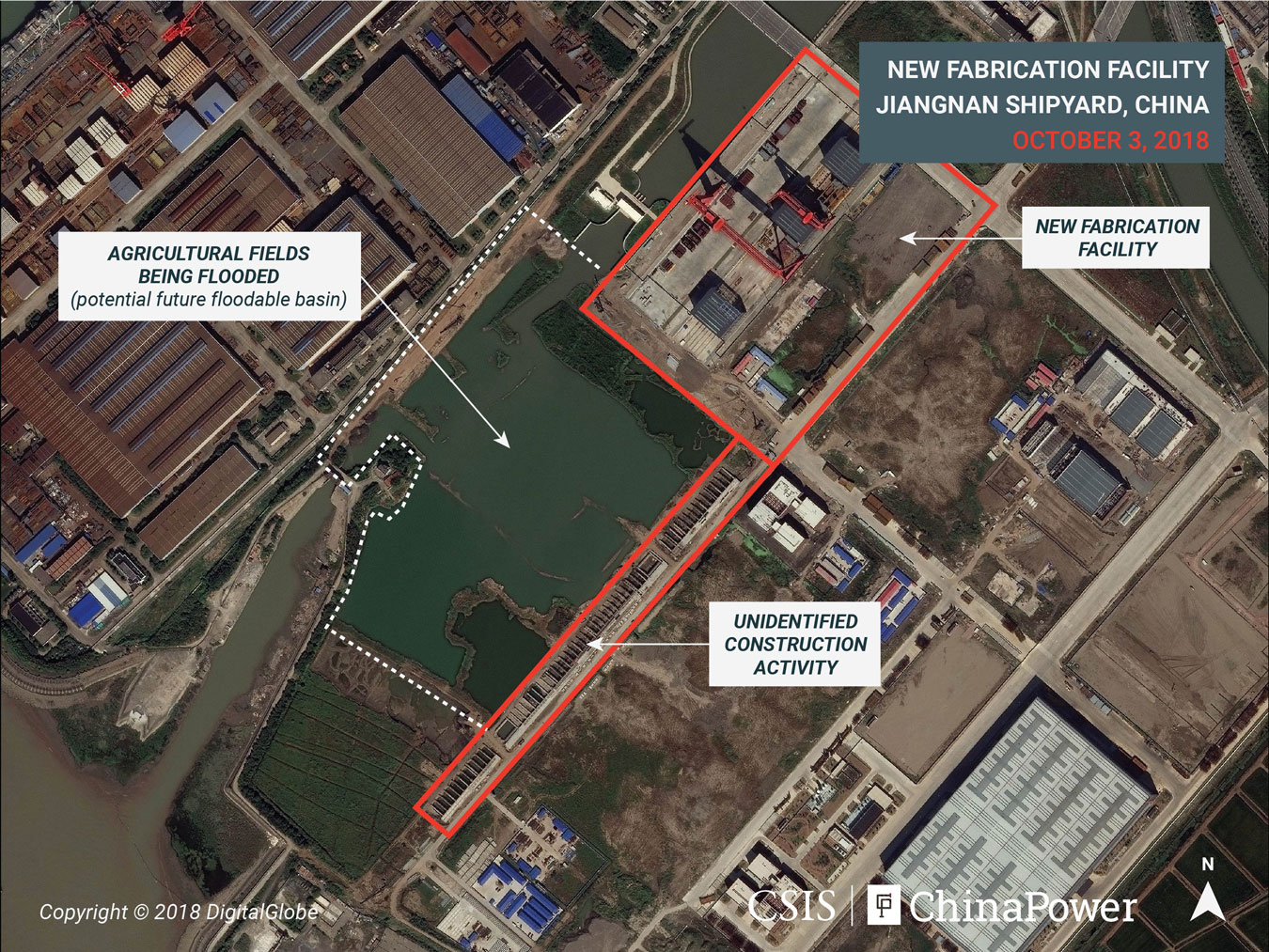

    根据截至2018年10月采集的卫星图像,这些传闻的真实性还无从判断。现有图像表明, 新的制造/装配车间仍在建设当中,而相邻在建的注水船坞由于尚未疏浚引入江水,现阶段也还无法送船下水。该船坞的南侧,有一些不明建筑。

    本文由国际战略研究中心中国实力项目发表,如有转载,请标明出处。ChinaPower

    Photo Credit: Digital Globe
